huawei-ospf动态路由实验
ospf动态路由以前也做过但是，今天再次用华为模拟器做的时候出了点小问题，不过最后都解决了

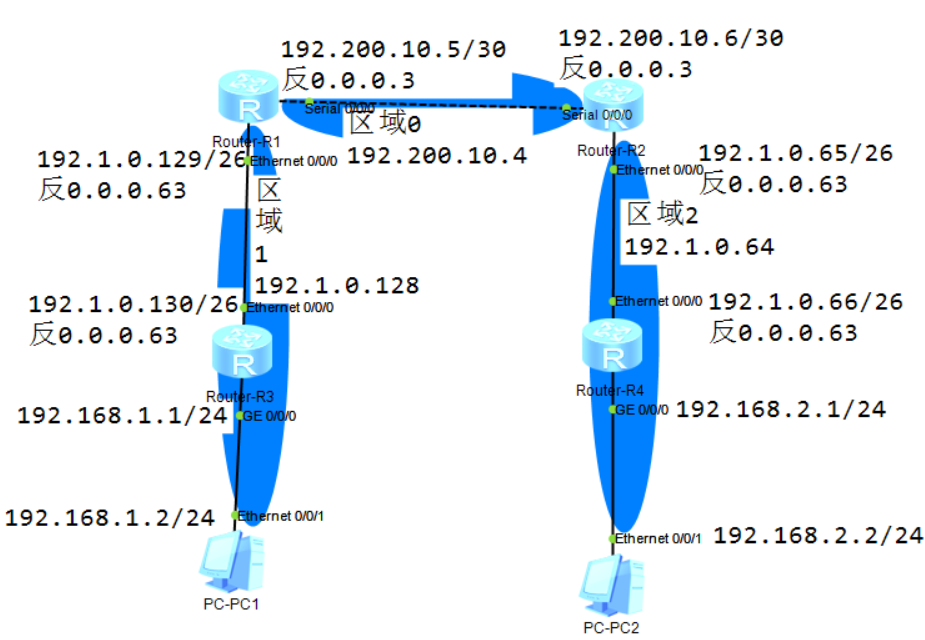

1. 网络拓扑图
注意
起初我是准备划分5个区域的，把R3和PC1，R4和PC2作为区域3和区域4。
结果出现一个问题，区域3和区域4由于没有和主干区域area 0直接相连，区域3和4便无法与其他部分通讯。
提示
后来我才用一个简单一点办法，便是把R3和PC1划到原有区域1，R4和PC2划分到区域2，
使其成为两个大区域与area 0直接相连，最后便所有设备都成功通网了
2. 主要命令
sys //进去系统模式
ospf //开启ospf
area o//进入area0区域
network 192.200.10.4 0.0.0.3 //宣告该区域网络号注意
这里要注意是宣告为该网段网络号并非ip地址需要自己计算，
后面跟着的是该网络号子网反码，并非子网掩码也需要自己计算。
本实验也为基本动态路由基本实验，需理清ospf基本原理才能更好做好实验，
区域建议3个及以上，不然没有多大意思
我以前做思科实验就是只划了2个区域 要是当时多划几个区域也就不会忘得这么快了！
