ISIS中路由器的角色

• 区域内路由器：
  • level-1路由器、负责跟其他区域连通的路由器称为level-1-2路由器，
  • level-2路由器类似于骨干路由器，但是还会与其他的路由域连通。

ISIS与OSPF的比较

1. 区域的设计：

   • ISIS的区域分割点在链路上，骨干网是由所有的level-1-2路由器和level-2路由器组成的范围，
   • OSPF的区域分割点在设备上，骨干区域是区域0。

2. 相同点：

• 链路状态型路由协议，收敛速度快，支持网络/路由分级

ISIS协议原理

• OSI地址：采用NSAP地址格式

  可变长区域地址 : 系统ID（system id）: NSEL（1Byte）

• 区域地址：长度可变，一般为1-13个字节system

• id：系统ID，类似于OSPF中的Router ID，在一个路由域中唯一的标识一台路由器。

• NSEL：服务类型选择符，00为TCP/IP

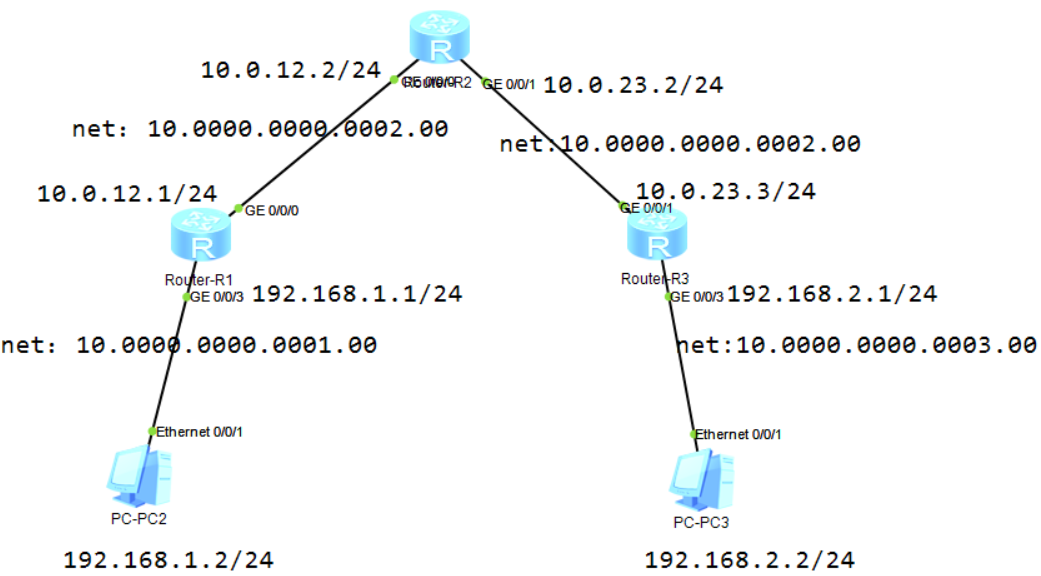

网络拓扑图

配置主要命令

[R1]isis //启动isis
[R1-isis-1]network-en 10.0000.0000.0001.00 //该路由osi地址
[R1-isis-1]quit
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]isis enable //端口0开启服务
[R1-GigabitEthernet0/0/0]int g0/0/3  //切换端口
[R1-GigabitEthernet0/0/3]isis enable //端口3开启服务
