1. 实验目的

• 掌握OSPF动态路由选择协议的配置方法
• 掌握路由选择表中的OSPF路由描述
• 熟悉路由选择和分组转发的原理及过程

2. 实验拓扑


3. 路由配置

Router0 基本配置

Router#enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#router ospf 1
Router(config-router)#network 192.168.10.0 0.0.0.255 area 0
Router(config-router)#network 192.168.1.0 0.0.0.255 area 0

Router1 基本配置

Router(config-if)#router ospf 1
Router(config-router)#network 192.168.30.0 0.0.0.255 area 0
Router(config-router)#network 192.168.1.0 0.0.0.255 area 0

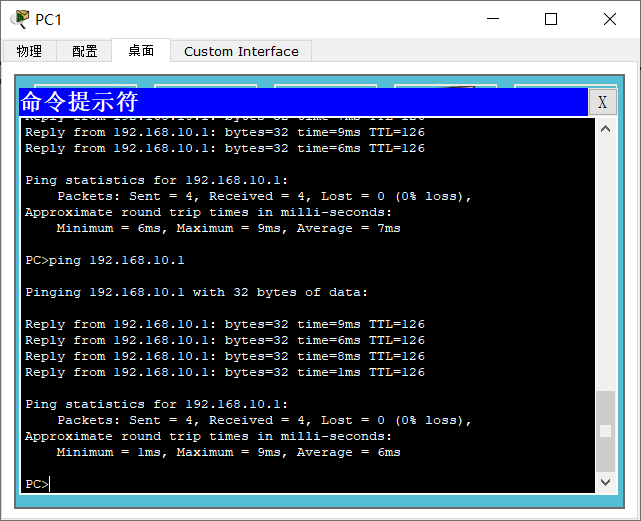

4. ping连通测试

ping 1.png

5. 感受与小结

Router(config-router)#network 192.168.10.0 0.0.0.255 area 0

提示

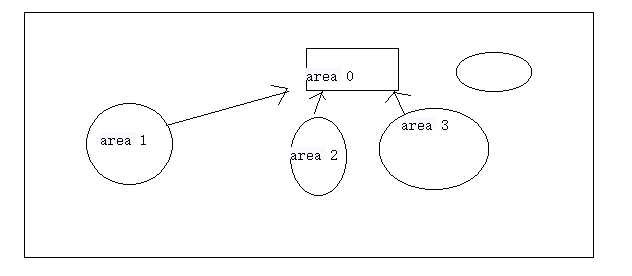

反掩码方式通告主类网络，area 0表示指定区域号为0 要宣告的网络号+该网络反码号+区域号 因为本次实验只涉及两个路由配置，但多个路由，多个网络配置时要注意，要想再加入已有网络必须和area 0所在路由相连配置ospf
